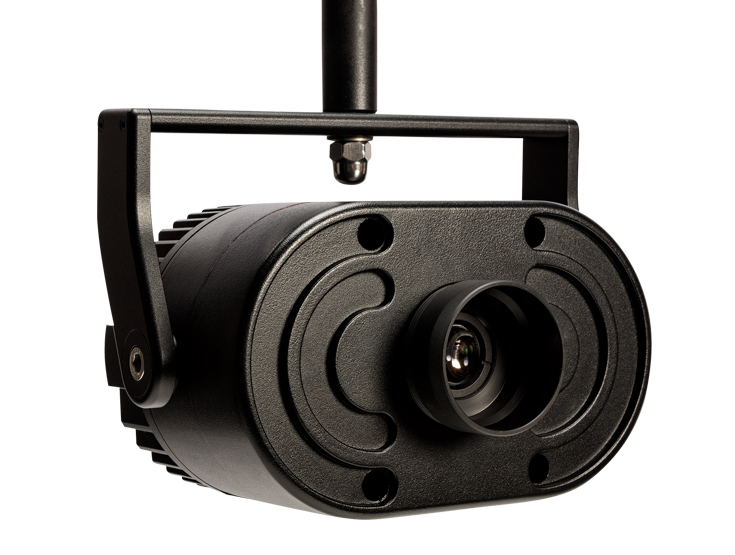

Image Spot® Mini

Brilliant Imaging.

小さなサイズと侮ってはなりません。Image Spot Mini は驚くほど明るい光を放ちます!この超コンパクトな LED プロジェクターは、その倍のサイズの照明器具のほぼ倍の光を放つのです。

1台の高輝度 LED と高効率光学系を搭載した Image Spot Mini は、8m (26 フィート) 離れた場所にも明るいゴボ画像が投影できます!

Image Spot Mini は IP65 定格を満たすため、屋内外で使用できます。さらに、暖色 (3000K) または寒色 (5500K) 白色光モデルやラックマウントモデルで入手できます。

Image Spot Mini の動作には外部電源が必要です。なお、レンズは付属していません。ご注文の際には、お客様の制御プロトコルに適した Image Spot ドライバーアクセサリと、適切なImage Spot Mini レンズ光学系アクセサリをお選びください。

超コンパクトなフォームファクタから驚くほど明るい光を放つ

Image Spot Mini の寸法はわずか 119mm x 84.2mm x 48mm (4.7 x 3.4 x 1.9インチ) ですが、最大 1050 ルーメンの光を放つことができます。大部分の小型 LED ゴボは光量が不足し、一般的な高輝度ユニットは大きな筐体や放熱器を必要とします。ユニークなデザインの Image Spot Mini は、コンパクトなサイズにもかかわらず、きわめて明るい光を放出します。

Image Spot Mini ゴボと Permacolor ダイクロイックガラスフィルターが使用可能

Image Spot Mini は Rosco Gobo Catalog に掲載のほぼすべてのパターンが投影できます。世界最大の弊社標準ゴボパターンライブラリから、お好きな Rosco パターンがお選びいただけます。さらに、特殊な画像やロゴやメッセージを描いたカスタムゴボもご注文になれます。Image Spot Mini 用ゴボは、照明器具に確実にフィットするカスタムデザインの収納容器に入っています。Image Spot Mini には、スチールゴボ、白黒ゴボおよびカラーゴボが使用できます。長期にわたるカラーエフェクトや色補正や色彩増強の目的で、Image Spot Mini ゴボカセットに Rosco Permacolor ダイクロイックガラスフィルターを装着することもできます。

明瞭な光学系

Image Spot Mini 専用に設計された光学系は、きわめて高い均一性と解像度を有した光束を創出し、シャープなゴボ画像を投影します。

屋内または屋外で使用可能

IP65定格の Image Spot Mini は、博物館内部、レストランの外壁、テーマアトラクションの一部など、あらゆる場所でゴボ画像を投影できる汎用性を有しています。

多彩なコントロールオプション

Image Spot Mini の出力は、内蔵の調光機能、または、0~10V/トライアックまたは DMX512 ドライバーで調整できます。どちらの方法でも、明滅なしに100%~0%調光できます。Image Spot Mini は、簡単に実装できるよう、屋外定格の電源/データケーブルが取り付けられた状態で出荷されます。

トラックマウント可能

コンパクトで軽量なフォームファクタを有する Image Spot Mini は、トラックマウントに最適です。Rosco Track と互換性がある Image Spot Mini のトラックマウントユニットが入手できます。これを使用すると、照明器具をすっきりと取り付けることができるだけでなく、電源とコントロール信号も供給することができます。

同梱品:

  • Image Spot Mini LED ゴボプロジェクター
  • ユーザーガイド
  • Image Spot 歓迎パック
  • 4mm 六角ドライバー



Image Spot Mini の動作には外部電源が必要です。なお、レンズは付属していません。ご注文の際には、お客様の制御プロトコルに適した Image Spot ドライバーアクセサリと、適切なImage Spot Mini レンズ光学系アクセサリをお選びください。レンズオプションの例:11°、17°、25°。詳細については、上の [光度測定] タブをクリックするか、Image SpotMini 光度測定データシートをダウンロードしてください。

入力電圧:14V DC、1.0A

消費電力:14ワット (最大出力時)

色温度オプション:5500K または 3000K

出力:

  • 5500K モデル:1050 ルーメン
  • 3000K モデル:650 ルーメン



CRI:

  • 3000K モデル:98以上
  • 5500K モデル:75以上



光束維持率:50℃ にて 90,000時間 (LM80)

電源/データ接続:2m (6フィート) 絶縁ケーブル/グランド (IP65)、ケーブル端未処理 (コネクター含まず)

寸法:119mm x 84.2mm x 48mm (4.7インチ x 3.4インチ x 1.9インチ) (ヨークを含まず)

重量:1.0 kg (2.2 ポンド)

動作温度:-25℃~45℃ (-13℉~113℉)

IP 等級:IP65

耐湿度性:0%~95%、結露なきこと

ハウジング:アルマイト仕上げアルミニウム押し出し加工

認証:

  • ETL / UL 基準 #2108:2015
  • cETL / CSA C22.2#250.0:2018 Ed.4
  • CE

compliance

image spot mini diagram

image spot mini track diagram

Image Spot Mini ゴボと Permacolor フィルター:

最適な画質と性能を実現するため、Rosco Image Spot ゴボと Permacolor フィルターをご使用ください。これには Image Spot ゴボカセット内に確実に固定するためのカスタムベゼルが装着されています。

標準ゴボ

XXXXX-MINI Image Spot Mini 標準ゴボ、XXXXX = 5桁の標準ゴボ番号

カスタムゴボ

25072101MINI - Image Spot Mini カスタムスチールゴボ

260CUSBWMINI - Image Spot Mini カスタム白黒ガラスゴボ

260CUS1CMINI - Image Spot Mini カスタム単色ガラスゴボ

260CUS2CMINI - Image Spot Mini カスタム2色ガラスゴボ

260CUS3CMINI - Image Spot Mini カスタム3色ガラスゴボ

260CUSMCMINI - Image Spot Mini カスタムマルチカラーガラスゴボ

Permacolorダイクロイックフィルター

1203-XXXX-MINI Image Spot Mini Permacolor ダイクロイックガラスフィルター、XXXX = 4桁の色番号 (ゴボカセット内にフィットするベゼルを含む)

製品番号

296 20103 0651- Image Spot Mini 3000K - IP65 - レンズなし - 黒

296 20103 0652- Image Spot Mini 3000K - IP65 - レンズなし - 白

296 20105 5651- Image Spot Mini 5500K - IP65 - レンズなし - 黒

296 20105 5652- Image Spot Mini 5500K - IP65 - レンズなし - 白

296 2010T 3001 - Image Spot Mini 3000K – Track 0-10V/Triac – 黒 – レンズなし

296 2010T 3002 - Image Spot Mini 3000K – Track 0-10V/Triac – 白 – レンズなし

296 2010T 3003 - Image Spot Mini 3000K – Track DMX – 黒 – レンズなし

296 2010T 3004 - Image Spot Mini 3000K – Track DMX – 白 – レンズなし

296 2010T 5501 - Image Spot Mini 5500K – Track 0-10V/Triac – 黒 – レンズなし

296 2010T 5502 - Image Spot Mini 5500K – Track 0-10V/Triac – 白 – レンズなし

296 2010T 5503 - Image Spot Mini 5500K – Track DMX – 黒 – レンズなし

296 2010T 5504 - Image Spot Mini 5500K – Track DMX – 白 – レンズなし

Image Spot Mini Data Sheet

Image Spot Mini UV Data Sheet (Discontinued)

Image Spot Mini Photometrics Data Sheet

Image Spot Mini User Guide

Image Spot® Projectors Comparison Guide

Image Spot Mini Video

Designing With Image Spot®

Case Study: A Norwegian Town Tells Its Story With “Picture Poem” Gobo Projections

Case Study: Window Projections Reveal The Hidden City

Case Study: Night Of A Million Lights – A Holiday Light Display That Helps Future Wishes Come True

Case Study: Introducing Image Spot Mini

Image Spot Mini 5500K 11° Lens IES file

Image Spot Mini 5500K 17° Lens IES file

Image Spot Mini 5500K 25° Lens IES file

Image Spot Mini 3000K 11° Lens IES file

Image Spot Mini 3000K 17° Lens IES file

Image Spot Mini 3000K 25° Lens IES file

Image Spot Mini CE Declaration of Conformity

Image Spot Mini Warranty

3000K および 5500K Image Spot LED ゴボプロジェクターの光度測定データ。それぞれの光度測定チャートの下には、対応する IES データファイルリンクがあります。
